長(cháng)期以來(lái),有很多行業(yè)人士都認為硬質(zhì)合金就是鎢鋼,今天我們就來(lái)說(shuō)一說(shuō)硬質(zhì)合金和鎢鋼到底有什么區別。
01硬質(zhì)合金
硬質(zhì)合金是由難熔金屬的硬質(zhì)化合物和粘結金屬通過(guò)粉末冶金工藝制成,是一種硬度極高的合金材料。碳化鎢(WC)是硬質(zhì)合金的主要成份,占總成份70%~97%;粘結金屬用來(lái)在合金中起粘結作用,含量通常為3%~30%,在燒結的過(guò)程中,它能把碳化鎢粉末包圍并緊緊地粘結在一起,冷卻后就成了硬質(zhì)合金。
因此,常用硬質(zhì)合金按成分和性能特點(diǎn)分為三類(lèi):鎢鈷類(lèi)、鎢鈦鈷類(lèi)和鎢鈦鉭(鈮)類(lèi)。生產(chǎn)中應用最廣泛的是鎢鈷類(lèi)和鎢鈦鈷類(lèi)硬質(zhì)合金。
1)鎢鈷類(lèi)硬質(zhì)合金
主要成分是碳化鎢(WC)和鈷,牌號用代號YG(“硬”、“鈷”兩字漢語(yǔ)拼音字首),后加鈷含量的百分數值表示。如YG6表示鈷含量為6%的鎢鈷類(lèi)硬質(zhì)合金,碳化鎢含量為94%。
2)鎢鈦鈷類(lèi)硬質(zhì)合金
主要成分是碳化鎢(WC)、碳化鈦(TiC)及鈷,牌號用代號YT(“硬”、“鈦”兩字漢語(yǔ)拼音字首),后加碳化鈦含量的百分數值表示。如YT15表示碳化鈦含量15%的鎢鈦鈷類(lèi)硬質(zhì)合金
3)鎢鈦鉭(鈮)類(lèi)硬質(zhì)合金
這類(lèi)硬質(zhì)合金又稱(chēng)通用硬質(zhì)合金或萬(wàn)能硬質(zhì)合金主要成分是碳化鎢(WC)、碳化鈦(TiC)、碳化鉭。(TaC)或碳化鈮(NbC)和鈷組成。牌號用代號YW(“硬”、“萬(wàn)”兩字漢語(yǔ)拼音字首)后加序數表示。

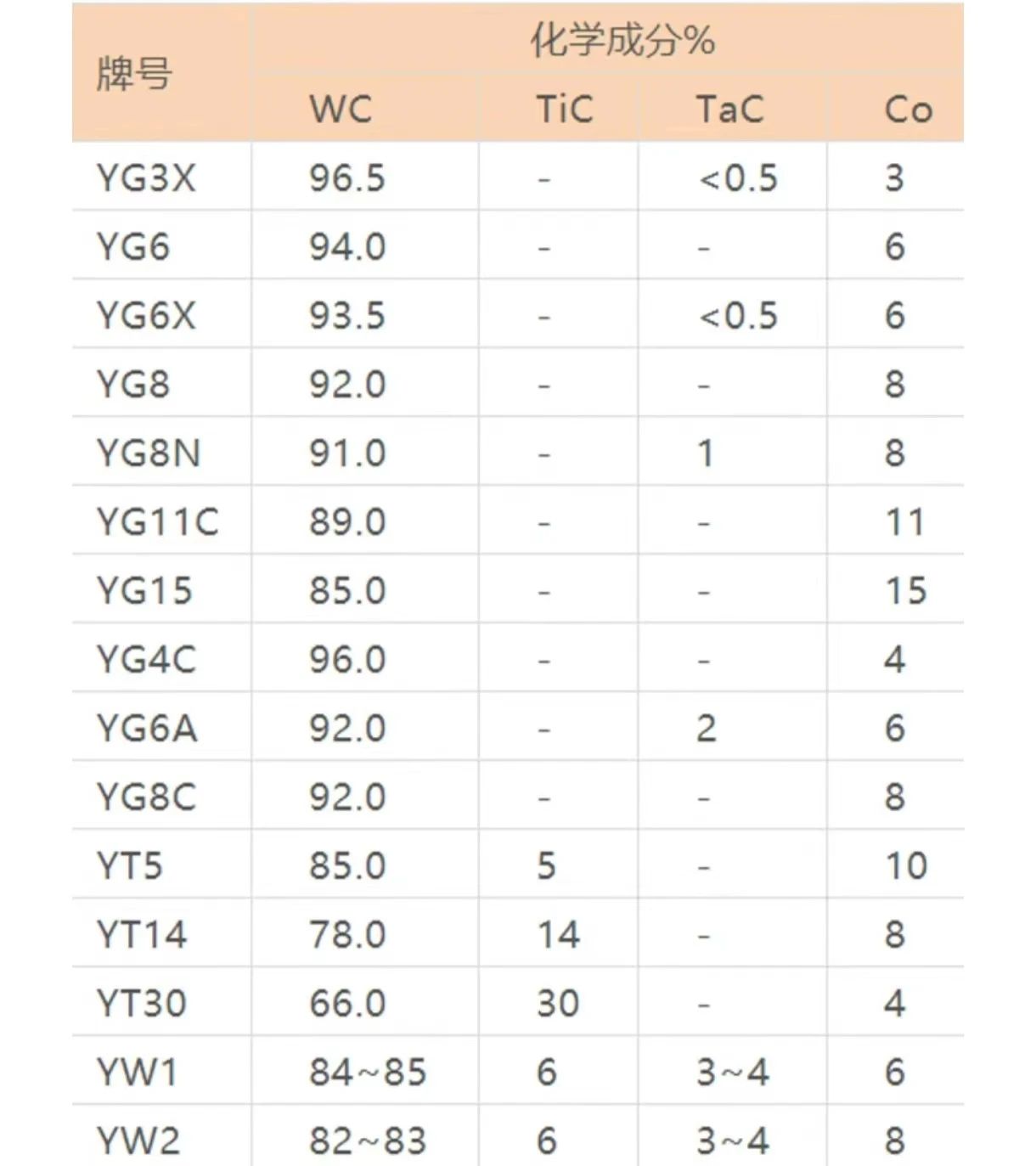

常用硬質(zhì)合金的牌號及化學(xué)成分:
注:牌號后“X”表示細顆粒合金,“C”表示粗顆粒合金,無(wú)字為一般顆粒合金。
02鎢鋼與硬質(zhì)合金的區別
一般來(lái)說(shuō),鎢鋼是用煉鋼工藝在鋼水“中加入鎢原料熔煉而成的,又叫高速鋼或工具鋼,其鎢含量一般在15%~25%。除用熔煉方法生產(chǎn)高速鋼外,協(xié)有粉末冶金高速鋼,避免了熔煉法生產(chǎn)所造成的碳化物偏析而引起的機械性能降低和熱處理變形。
而硬質(zhì)合金是用粉末冶金工藝以碳化鎢為主體與鈷或其它粘結金屬一起燒結而成的,其鎢含量一般在80%以上。
簡(jiǎn)單來(lái)說(shuō),所有硬度超過(guò)HRC65的合金都可以叫硬質(zhì)合金,因此鎢鋼屬于硬質(zhì)合金;但嚴格地來(lái)說(shuō),硬質(zhì)合金不一定是鎢鋼。
本文鏈接:http://www.curuan.com.cn/index.php?c=show&id=1467
