行業(yè)資訊>>
新聞中心>>
聯(lián)系我們>>
德州凱獅商貿有限公司
地址：德州開(kāi)發(fā)區大學(xué)東路
市場(chǎng)部經(jīng)理 陳菲：18653466025
E-mail：info@estech.com.cn
網(wǎng)站：www.curuan.com.cn
郵編：253000
地址：德州開(kāi)發(fā)區大學(xué)東路
市場(chǎng)部經(jīng)理 陳菲：18653466025
E-mail：info@estech.com.cn
網(wǎng)站：www.curuan.com.cn
郵編：253000
當前位置：首頁(yè) > >新聞資訊 >行業(yè)資訊 行業(yè)資訊
針對鈦合金難切削的應對措施有哪些?

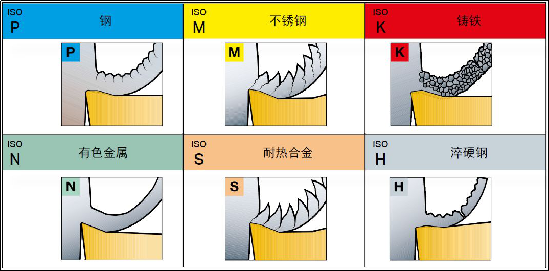

一、刀具材料
應盡可能采用硬質(zhì)合金刀具，并應選用不含Ti的YG類(lèi)（ISO的K類(lèi)）硬質(zhì)合金。如為斷續切削或有沖擊時(shí)，也可采用高速鋼刀具等，或采用細晶粒和超細晶粒的硬質(zhì)合金，涂層硬質(zhì)合金半精加工和精加工可分別采用YBG202和YBG102。用金剛石和立方氮化硼刀具切削鈦合金也能取得顯著(zhù)效果。

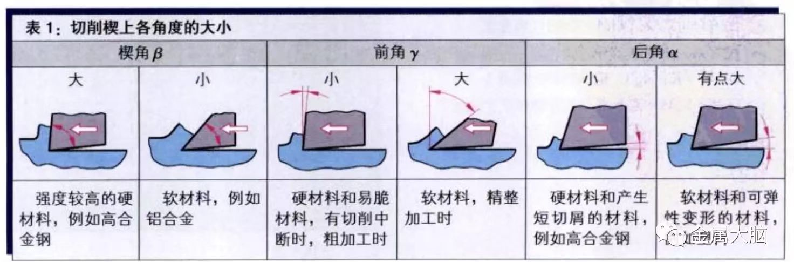

二、刀具幾何參數
刀具前角及主偏角應較小，并須磨出適當的刀尖圓??；后角應較大。一般硬質(zhì)合金車(chē)刀可取γ0=5°～8°，α0 =10°～15°，λs =-3°～-5°，κr =45°～75°，γε=0.5～1.0mm。另外刀具的前、后粗糙度值應小，一般Ra ≤0.2μm。

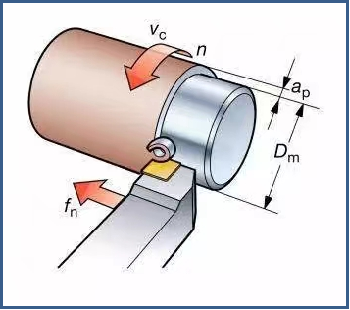

三、切削用量
選用較低的切削速度、較大的進(jìn)給量和背吃刀量。用硬質(zhì)合金刀具車(chē)削時(shí)，背吃刀量αp=1～3mm，粗車(chē)背吃刀量一定要大于氧化皮深度；進(jìn)給量 f =0.1～0.3mm/r；切削速度的選擇，則應根據所加工的鈦合金的強度高低及背吃刀量大小來(lái)決定，TC4鈦合金的切削速度 Vc=26～60m/min。
四、冷卻潤滑
一般應選用極壓乳化液來(lái)冷卻，流量應充足。但若對零件的疲勞強大要求較高時(shí)，則切削液中不應含有硫、氯，此時(shí)應選用普通乳化液。如使用含氯的切削液，切削過(guò)程中在高溫下，將會(huì )釋放出氫氣，被鈦吸收，引起氫脆；也可能引起鈦合金高溫應力腐蝕開(kāi)裂。
五、工件的裝夾
夾緊力不宜過(guò)大，以免工件變形，必要時(shí)可增加輔助支撐來(lái)提高裝夾剛性。
相關(guān)文章
- 2023-03-27幾何結構對切削質(zhì)量影響-- 后...
- 2023-02-23幾何結構對切削質(zhì)量影響-- 前...
- 2023-02-21幾何結構對切削質(zhì)量影響-- 前...
- 2023-02-07二次硬化超高強度鋼
- 2023-01-14灰口鑄鐵
- 2023-01-09鑄鐵的石墨化
